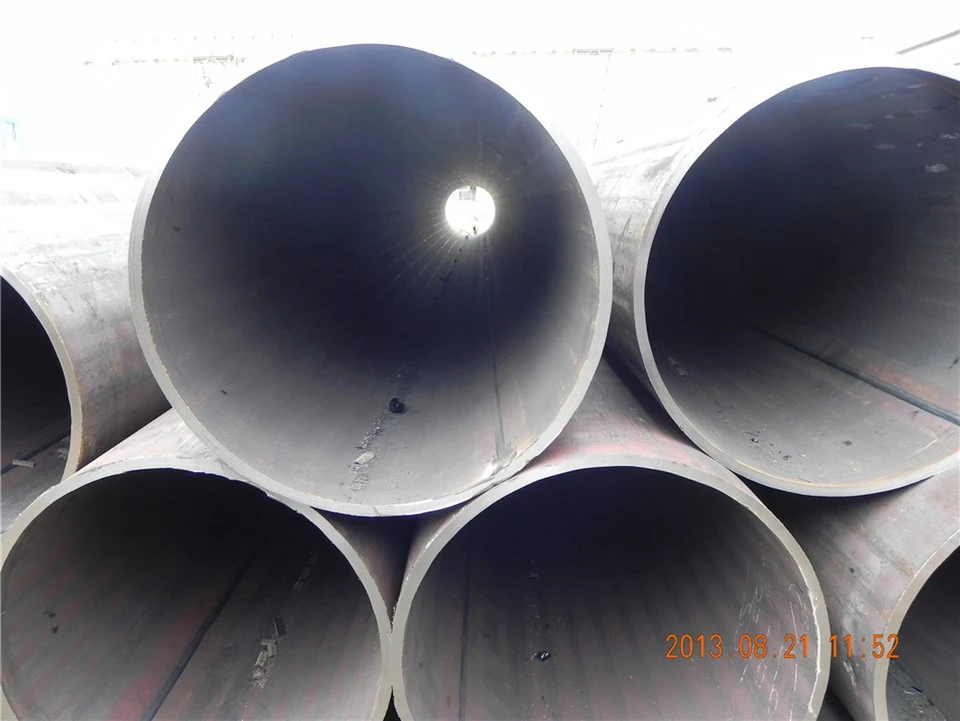

API 5L X70 PSL2 LSAW-buisverwijst naar longitudinaal ondergedompelde, booggelaste stalen buizen vervaardigd in overeenstemming met deAPI 5L-specificatie
LSAW (longitudinaal ondergedompeld booglassen): De productiemethode-langsnaad, dubbel-zijdig ondergedompeld booglassen.
API 5L X70 PSL2 LSAWPijp is een premium,leidingpijp met hoge-sterkte en grote- diameterdat uitzonderlijke mechanische prestaties, taaiheid bij lage- temperaturen en lasintegriteit levert. Het is de industriestandaard-oplossing voor de meest veeleisende gebruikersolie- en gaspijpleidingprojectenwereldwijd, waar veiligheid, betrouwbaarheid en een lange-levensduur niet-onderhandelbaar zijn
Typisch maatbereik:
Buitendiameter (OD): 8" tot 72" (219 mm – 1820 mm)
Wanddikte(WT): 6 mm tot 60 mm (0,250″ – 2,362″).
Lengte:6 m, 12 m (enkele willekeurige lengte), of tot 18 m (dubbele willekeurige lengte).
Eindafwerking:Afgeschuinde uiteinden (BE) voor lassen op- locatie; Gladde uiteinden (PE) beschikbaar.
Oppervlak:Natuurlijk, gelakt, zwart geverfd, anti-roestolie
Bescherming:Plastic doppen of ijzeren beschermers op buisuiteinden
Verpakking:Kale, gebundelde of PVC-verpakking
LSAW-productieproces
LSAW-buizen worden geproduceerd uit enkelvoudige warmgewalste staalplaten (geen rollen) en bieden een superieure maatnauwkeurigheid en structurele integriteit.
1. Plaatvoorbereiding:Ruwe stalen plaat wordt gesneden, gekant en voor-gebogen.
2.Pijpvorming:De plaat wordt koud-gevormd tot een cilindrische schaal via methoden zoalsUOE, JCOE of HME.
UOE:U-ing → O-ing → Expanding (meest gebruikelijk voor pijpen met grote- diameter).
JCOE: J-buigen → C-buigen → O-vormen → Uitzetten.
| Methode | Beschrijving | Voordelen | Typische toepassing |
| UOE | Plaat in U--vorm geperst, vervolgens O--vorm, naad-gelast, en mechanisch uitgebreid |
Hoogste maatnauwkeurigheid, uitstekend rondheid en rechtheid, hoge doorvoer |
Pijpleiding van hoge- kwaliteit (X65–X80), grote-volumeproductie |
| JCOE | Incrementeel J-persvormen (eerst de randen, dan het midden), gelast en uitgebreid |
Lagere kapitaalinvesteringen, flexibele productie, evenwichtige spanningsverdeling |
Kleine tot middelgrote productiecapaciteiten, uitdagende afmetingen |
| Rol-Buigen | Plaat geleidelijk gerold tot een cilinder | Geschikt voor dikkere wanden, kleinere productieseries | Dik-wandtoepassingen, speciale bestellingen |
3. Lassen:Dubbel-zijdig ondergedompeld booglassen (intern en extern). De boog is begraven onder korrelige flux, wat een diepe penetratie, hoge kwaliteit en minimale defecten garandeert.
4. Uitbreiding en maatvoering: Mechanische koude uitzetting om nauwkeurige ronding en maattolerantie te bereiken en interne spanningen te verlichten.
5. Warmtebehandeling:Vaak genormaliseerd (N) of gehard en getemperd (Q&T) om te voldoen aan de mechanische eigenschappen van PSL2.
6.Inspectie en testen:Volledige-lichaamsniet-destructieve tests (UT, RT, MT), hydrostatische test, eindinspectie en markering.
Technische gegevens
1. Chemische samenstelling (PSL2, maximale limieten)
| Element | Max. % (gew.) | Sleutelfunctie | |
| Koolstof (C) | 0.22 | Controleert sterkte en hardheid; beperkt voor lasbaarheid | |
| Mangaan (Mn) | 1.65 | Verbetert sterkte en taaiheid; deoxidatiemiddel | |
| Silicium (Si) | 0.45 | Deoxidatie; verbetert de kracht | |
| Fosfor (P) | 0.025 | Gereduceerd om broosheid te voorkomen | |
| Zwavel (S) | 0.015 | Geminimaliseerd om heetscheuren te voorkomen en de taaiheid te verbeteren | |
| Niobium (Nb) + Vanadium (V) + Titanium (Ti) | 0.15 | Microlegeringen; korrelverfijning en neerslagverharding | |
| Koolstofequivalent (CEV) | Strikt gecontroleerd | Zorgt voor uitstekende lasbaarheid in het veld |
2. Mechanische eigenschappen (PSL2)
PSL2 vereist verplichte Charpy V-Notch (CVN)-impacttests, wat PSL1 niet doet.
| Eigendom | Vereiste |
| Opbrengststerkte (YS) | Groter dan of gelijk aan 485 MPa (70.300 psi) |
| Treksterkte (TS) | 570 – 760 MPa (82.665 – 110.200 psi) |
| Verlenging | Groter dan of gelijk aan 21% (afhankelijk van wanddikte) |
| Hardheid | Typisch minder dan of gelijk aan 248 HB; gecontroleerd op zure serviceweerstand |
| Charpy-slagvastheid (PSL2 verplicht) | Min. 27 J (20 ft-lb) bij 0 graden of lager (bijv. -20 graden /-40 graden) voor buislichaam en lasnaad |
3.PSL2 versus PSL1: cruciale verschillen (X70)
| Parameter | API5L X70PSL1 | API5L X70 PSL2 |
| Kwaliteitsniveau | Basis | Geavanceerd/verbeterd |
| Zwavel (S) Max | 0.0003 | 0.00015 |
| Fosfor (P) Max | 0.0003 | 0.00025 |
| Impacttest | Niet verplicht | Verplichte CVN (bijv. 27J @ -20 graden) |
| NDT-vereiste | Basis | Volledige-body UT + naad RT/UT |
| Traceerbaarheid | Beperkt | Volledige traceerbaarheid van materialen en processen |
| Hardheidscontrole | Loszittend | Strikt gecontroleerd (voor HIC/SSC-resistentie) |
| Sollicitatie | Algemene dienst | Kritiek, hoge-druk, zuur, lage-temperatuur |
4. Kwaliteitscontrole en testen voor LSAW-buizen:
Alle LSAW-buizen ondergaan strenge inspectieprocedures, waaronder:
express analyse van de chemische samenstelling
express testen van mechanische eigenschappen (trek, rek, rek)
Express Technische eigenschapsevaluaties (afvlakkingstest, buigtest, impacttest)
express buitenafmetingen en dimensionale inspectie
express hydrostatische test (verplicht - niet-destructieve vervanging niet toegestaan)
snel röntgenonderzoek- (100% van de lasnaad)
Express Ultrasoon testen (UT) voor elke staalsoort
express hardheidstests (buislichaam, las en HAZ)
Express Drop Weight Tear Test (DWTT) voor evaluatie van de breukweerstand
Certificaat:EN 10204 Type 3.1 (inspectie door de fabrikant) of Type 3.2 (onafhankelijke inspectie door derden-), waarbij inspectiediensten door derden- beschikbaar zijn via TUV, DNV, SGS, Lloyds en andere erkende instanties.
LSAW versus SSAW-vergelijking
| Functie | LSAW (longitudinale SAW) | SSAW (spiraalzaag) |
| Lasnaad | Enkele rechte langsnaad | Doorlopende spiraalvormige (spiraalvormige) naad |
| Resterende spanning | Lager | Hoger |
| Laslengte | Korter (buislengte) | Langer (meerdere malen buislengte) |
| Geometrische nauwkeurigheid | Hoger | Lager |
| Diameterbereik | 8″–72″ (219 mm–1820 mm) | 8″–100″ (219 mm–2540 mm) |
| Voorkeur voor | Hogedruktransmissiepijpleidingen- | Toepassingen met grote-diameter en lagere- druk |
LSAW-buizen presteren beter dan SSAW-buizen vanwege hun lagere restspanning, uniform uitzettingsproces, minder laslijnen en hogere geometrische nauwkeurigheid
Coatingopties voor corrosiebescherming
Voor ondergrondse of offshore-pijpleidingen zijn externe anti-{0}}corrosiecoatings essentieel. De meest voorkomende coatingsystemen voor API 5L X70 LSAW-buizen zijn onder meer
| Coatingtype | Beschrijving | Sollicitatie | Temperatuurbereik |
| FBE (Fusion Bonded Epoxy) | Enkel-laags epoxypoedercoating | Onshore-pijpleidingen, gematigde corrosieomgevingen | -30 graden tot 100 graden |
| 2FBE (dubbel-laags FBE) | Dubbel-laags epoxysysteem | Verbeterde corrosiebescherming voor agressieve bodems | -30 graden tot 100 graden |
| 3LPE (polyethyleen met drie- lagen) | FBE + copolymeerlijm + polyethyleen | Ondergrondse projecten, risico op mechanische schade | Tot 80-85 graden |
| 3LPP (polypropyleen met drie- lagen) | FBE + copolymeerlijm + polypropyleen | Pijpleidingen met hoge- temperaturen, ruige terreinen, HDD | Tot 110 graden + |
| CWC (betongewichtcoating) | Betoncoating over een anti-corrosielaag | Onderzeese pijpleidingen (negatieve controle over het drijfvermogen) | N/A |
Sollicitatie
API 5L X70 PSL2 LSAW-buizen zijn ontworpen voormissie-kritische pijplijninfrastructuur:
1. Olie- en gastransportpijpleidingen-door het hele land- Transport over lange- hoge druk-afstanden
2.Offshore en onderzeese pijpleidingen- Hoge-sterktevereisten voor diepwateromstandigheden
3. Gasdistributienetwerken- Hogedruktransmissie van aardgas.-
4.Watertransmissieleidingen- Watertoevoersystemen met grote- diameter
5.Structurele leden van offshore-platforms- Jaspoten en paalfunderingen
6.Zure servicepijpleidingen- H₂S-omgevingen (met eisen van bijlage H)
7. Omgevingen met hoge- druk en hoge- temperaturen
8.Heibuizen voor funderingen met een grote-diameter
9.Lange-olie- en gastransportpijpleidingen(Dwars-landelijk, hoge-druk).
10Offshore- en onderzeese pijpleidingen (Deepwater projects >500m).
11. Zure servicepijpleidingen(H₂S/CO₂ corrosieve gasvelden).
12. Pijpleidingen in de Arctische/Koude regio(Lage- service).
13. Stedelijke gasdistributienetwerken(Bevolkingsgebieden met hoge-dichtheid).
14.Watertransmissie met grote- diameter& Structureel heien.
LSAW-buizen hebben de voorkeur vanwege hun superieure sterkte, corrosieweerstand en lasbaarheid, waardoor ze zeer -geschikt zijn voor toepassingen op zee, in diep water en in extreme- omstandigheden.
